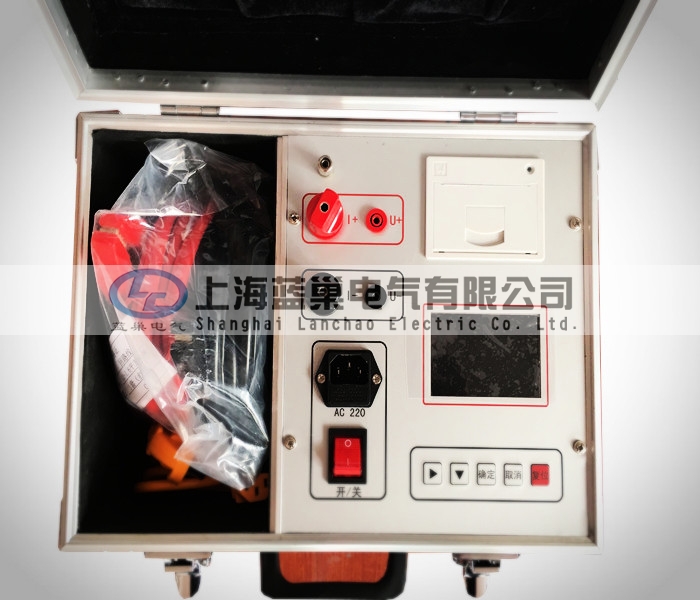

LCHL-200S智能回路電阻測試儀

2017/6/21 9:42:37 點擊量：266 標簽：電阻測試儀 智能

一、產品概述：
       目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的回路電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的回路電阻時，由于受到油膜和動、靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的回路電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防性試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關回路電阻的測量電流作出不小于100A的規定，以確保測量的準確度。
      回路電阻測試儀是根據中華人民共和國新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
二、產品用途：
        LCHL-200S回路電阻測試儀適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
三、性能特點：
(1) 大電流：采用新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
(2) 抗干擾能力強：在嚴重干擾條件下，液晶屏后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
（3）使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
（4）攜帶方便：體積小、重量輕。
四、技術指標 ：
1、 測量范圍：1～1999μΩ
2、 分 辨 率：1μΩ
3、 測試電流：DC 100A或200A固定輸出
4、 測量精度：0.5%
5、 工作方式：連續
6、 顯示方式：高亮度彩色顯示屏
7、 工作電源：AC220V±10%  50Hz
8、 工作環境：溫度- 10℃～40℃   濕度≤80 %RH
9、 體    積：380×350×260 mm3
10、 重    量：3kg（不含附件）
